粉体混合生产线

项目背景

世赫集团于2022年为该墨西哥客户提供了一台3000L卧式犁刀混合机，经过几年的物料生产，客户对设备品质十分满意，所以此次一起订购了两套粉体混合生产线——其中混合设备就选择的卧式犁刀混合机——用于Picex chemicals和 MULTICOLOR PCX两家公司，生产高品质的装饰混凝土。

项目概况

项目地点：墨西哥·

处理物料：水泥、沙子、添加剂和颜料的混合物

产能：2000千克/每批次

工艺流程

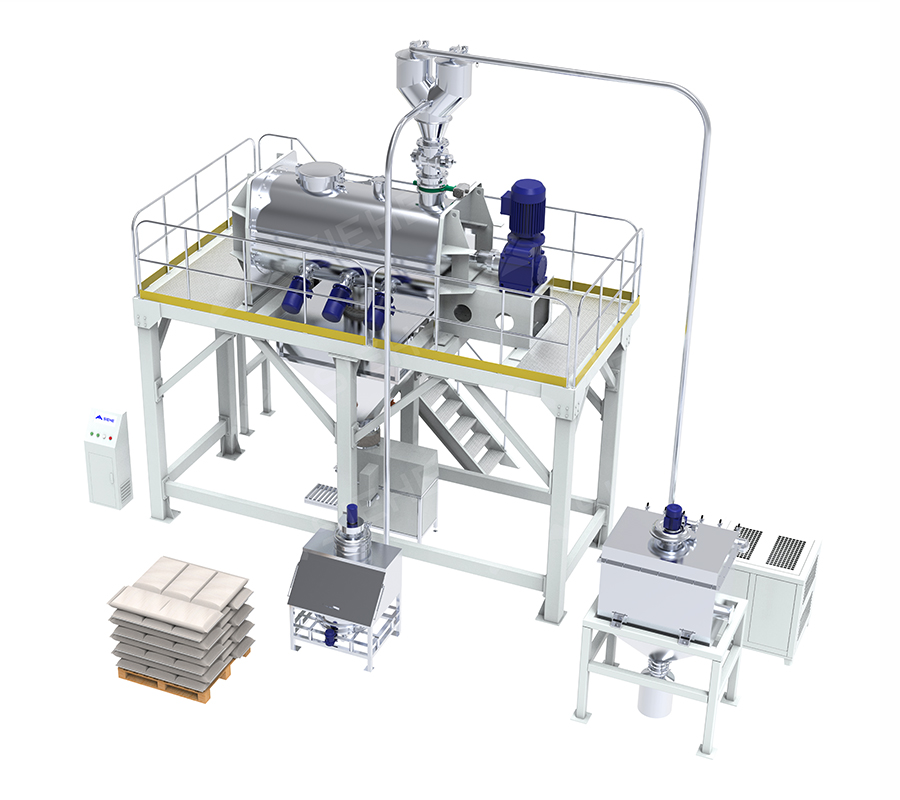

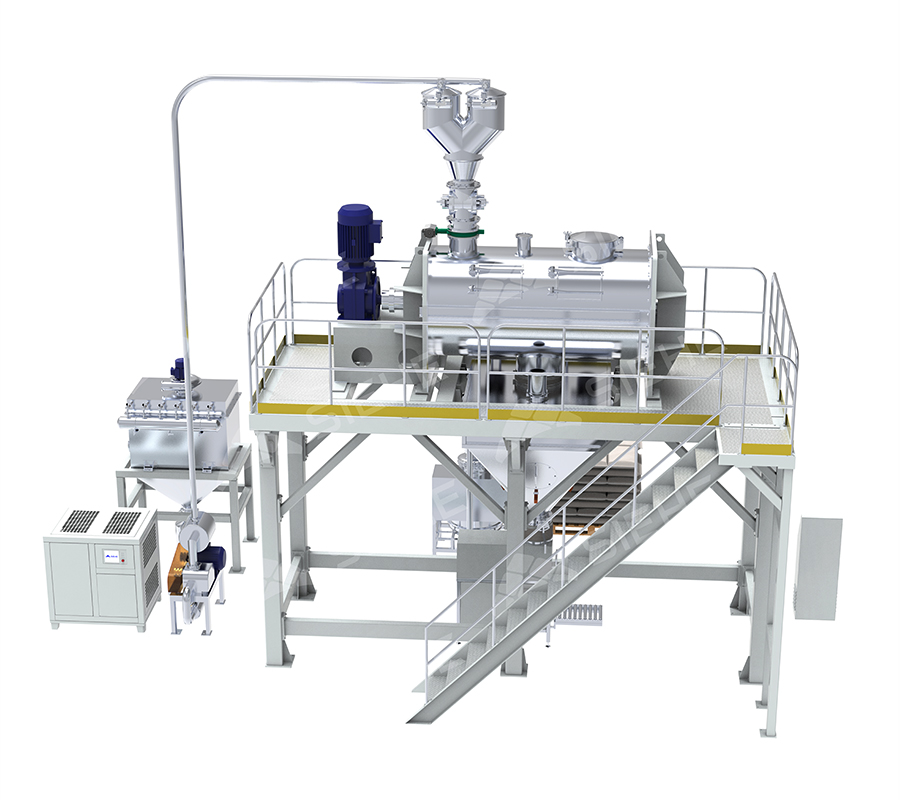

考虑到厂房高度7米，整个系统集成设计紧凑，由拆包上料系统、混合系统、成品包装系统、控制系统、除尘&供气系统等组成。

1）拆包上料系统

小袋投料站用于粉料投料和输送，具备拆袋、筛分除杂以及除尘功能，解决投料时的粉尘飞舞问题，避免外物和大颗粒进入混合系统。底部软管通过真空上料机输送至混合机。

2）混合系统

由于水泥、沙子等物料会结团，于是选择了卧式犁刀混合机，它主轴和搅拌头三维设计，犁刀带高速飞刀，能够打散粉料团聚，将粉料进行充分的混合和搅拌，混合均匀度更高。

筒体底部出料口带气动翻板阀，启闭迅速且省力，具有良好的调节性能。

3）成品包装系统

混合完成的物料从混合机出料口到达下方成品仓。成品仓带破拱装置以防止物料架桥，出料口带气动蝶阀，和阀口包装机连接。

包装机通过称重传感器输出信号控制喂料的速度，实现自动包装。螺杆式进料，包装精度高，粉尘少。

4）控制系统

整体混合生产线采用PLC + 触摸屏控制，操作方便；独立的立式电控柜，可进行真空上料机、犁刀混合机、成品料仓等设备的启停、打开关闭等。

5）除尘&供气系统

采用滤芯式除尘器，能耗低、占地面积小，过滤面积达60m²，带脉冲反吹装置和收集斗，能够有效清灰。

空气压缩机配有1000L储气罐，考虑放在室外，给整个系统提供气源。

优势

各生产流程衔接紧密，生产效率高。

在混合机下部设计了一个成品仓，将本批次成品放到料仓，关闭混合机出料口，即可进行下一批次的混合；同时成品仓连接包装机工作，从而使得混合和包装这两个步骤可以同步进行，节约生产时间，提高生产效率。

卧式犁刀混合机是一款高效率、高均匀度、高粉碎、低能耗、低污染的新型混合设备。

该产品技术源至德国，搅拌器由多组犁头与飞刀组成，犁头与飞刀同时工作，不仅具备很好的混合效果，同时具备较高的粉碎、分散作用。
产品适用范围广阔，能进行粉体与粉体、粉体与液体、粉体与颗粒的混合，特别适合对混合过程中结块粉料的打散作用，液体的雾化加入与粉料的吸附反应、抽真空加热干燥工艺等；是一款应用广泛的多功能混合机。

结语

本套生产线在世赫工厂完成设备和钢结构平台的组装，与客户进行视频会议验收，完整呈现产线各部分功能。验收通过后，将设备进行拆装再装柜发货，到达客户现场后再度组装。

不仅从产品的拆包、物料的混合、到成品的包装，每个子系统都经过精心设计，同时考虑整个系统的除尘+供气，一站式服务，让客户更省心。
